鸿盛分享|揭秘免喷涂的那些事之技术难点篇

日期:2018-1-18   作者:鸿盛网销部   浏览:2643 次

 从我们前面的文章里不难看出免喷涂是具备很多优点的，对比起喷涂它的优点也是很突出的，可能你会疑惑，既然免喷涂有这么多的优点，比喷涂好那么多，为什么至今仍未得以普及呢？

是这样的，每一种新事物从诞生到结果，总要有个过程，免喷涂亦是这样，它有前景有市场是很多人都能看得见的，但它至今仍存在着一些技术瓶颈，需要专业的行业人士去琢磨突破。是什么样的技术瓶颈呢？鸿盛新材料现在就为您带来揭秘免喷涂的那些事之技术难点篇。

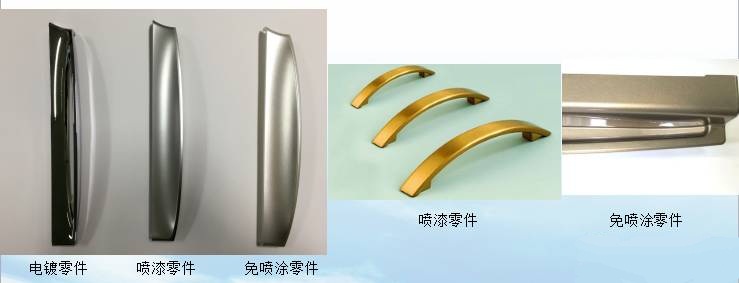

难点1：成型制品外观质感（仿金属、陶瓷等效果）易出缺陷

Ø  免喷涂产品外观质感、效果及光泽度等较喷涂、电镀产品（电镀银）有差距。

难点2：制品表面缺陷明显

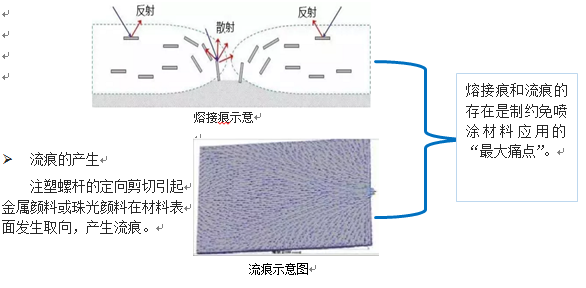

Ø  熔接痕的产生

熔体在交汇位置处会发生金属颜料或者珠光颜料的堆集（导致样件不同位置密度产生差异），产生熔接痕。





Ø  产生溶解痕和流痕的主要原因

由于铝薄片在注塑过程中容易取向，它在随塑料熔体流动时或者在两股熔体交汇处容易发生卷曲和翻转，熔结处铝粉少而导致制件表面局部反射能力下降；铝薄片比较脆弱，容易发生破碎而失去光泽，这些原因都导致流痕和熔接线的产生。

此外，薄片型铝粉分散性欠佳，容易团聚引起表观不良。尤其当产品有明显空洞结构；产品背面有较多螺丝柱、卡扣、加强筋等；产品壁厚不均、中间位置部分较薄时，流痕、熔接线会更加容易出现。

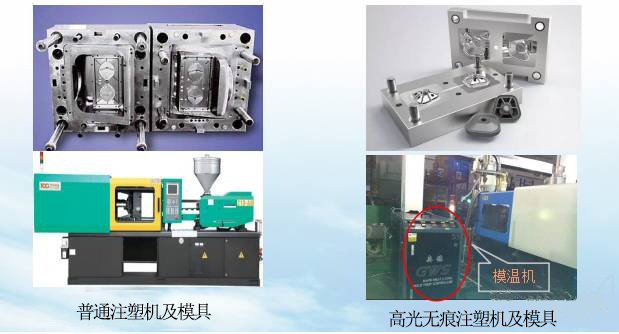

难点3：模具设计和成型工艺要求高

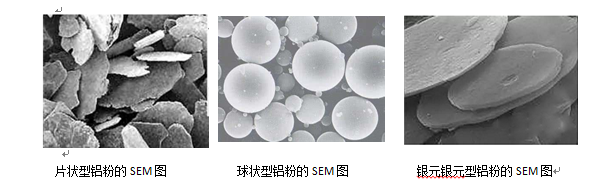

普通铝粉难以满足免喷涂的外观需求，虽然通过模具改进、工艺调整或者配色来改善流痕和溶接线，但是这些方法所属周期较长、模具修改会增加成本，改进的效果也比较有限。

























难点4：配方设计及原料选择苛刻

Ø  问题难点及难点主要有：配色增强及粉体配方。

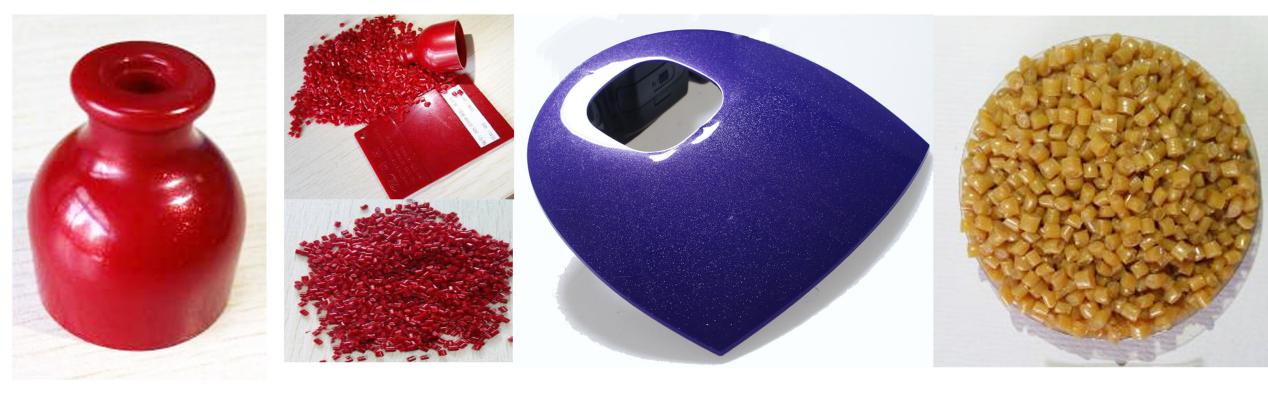

（免喷涂样料、样件及样板）





 想了解更多免喷涂技术方面的信息请关注

鸿盛免喷涂官网：http:/

鸿盛阿里巴巴网站：https://hongshengcm.1688.com/
